抗熱震性能能定性反映陶瓷涂層與基體的結合強度、陶瓷涂層與基體熱膨脹系數的匹配性,直接反映涂層材料在使用過程中溫度交替變化時的抗剝離能力,也從側面反映涂層材料抵抗機械沖擊疲勞的能力和與基體的結合力,是判斷陶瓷涂層質量好壞的關鍵因素。

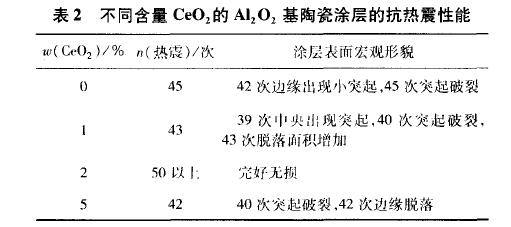

分別加人0.1% ,2%和5%CeO2后Al2O3,基陶瓷涂層的抗熱震性能見表2。從表2可以看出，添加2%CeO2時Al2O3基陶瓷涂層熱震50次表面完好無損,抗熱震性能最好,主要原因是適量的CeO2降低了涂層中的孔隙率和孔洞尺寸,減少了陶瓷涂層與基體的熱膨脹系數之差,降低了內應力的產生,抑制了涂層的龜裂和剝落,提高了涂層的結合力與抗沖擊性;不足或過量的CeO2 ,會使Al2O,基陶瓷涂層受熱震時過早形成龜裂,產生局部應力集中,加速裂紋擴展,從而導致涂層失效。
