在高溫重腐蝕下，需要采用納米陶瓷漆，那么如何涂覆，有什么要求，下面將詳細介紹納米陶瓷漆涂覆工藝：

  ①納米陶瓷漆施工，可采用噴涂、輥涂、刷涂3種形式。一般說來，設備外表面以噴、輥為宜，涂層厚度120～160μm；設備內表面以刷為宜（一次刷涂涂層可厚些），但最后一道應噴涂，總厚度為200～400μm，嚴酷條件下也不應超過1000μm刷涂時，層間應縱橫交錯。

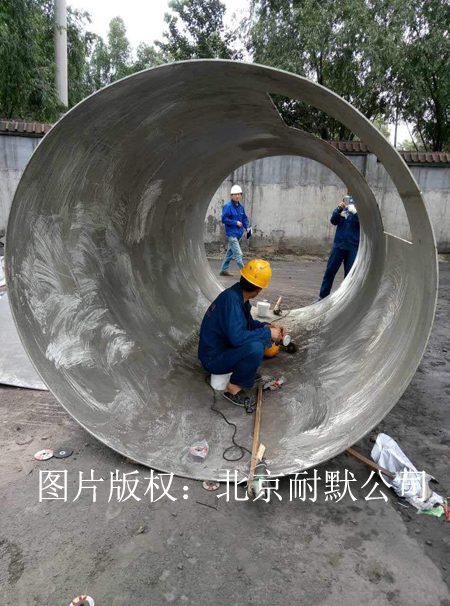

圖（1）金屬表面粗糙化處理，增加納米陶瓷漆結合強度

  ②涂層表干很快，一般15～20min，噴涂間隔時間約0.5h，每道膜厚20tlm左右。表于后即可涂下道漆，間隔時間勿超過2h，否則易咬底。

  ③施工溫度以5～30℃為宜，相對濕度勿大于80%。

  ④施工現場應保證干燥無塵，通風良好。施工人員的手、工作服應保持清潔。施工人員進入設備內施工應穿軟底鞋。

  ⑤涂層自然干燥養護15d方可使用。

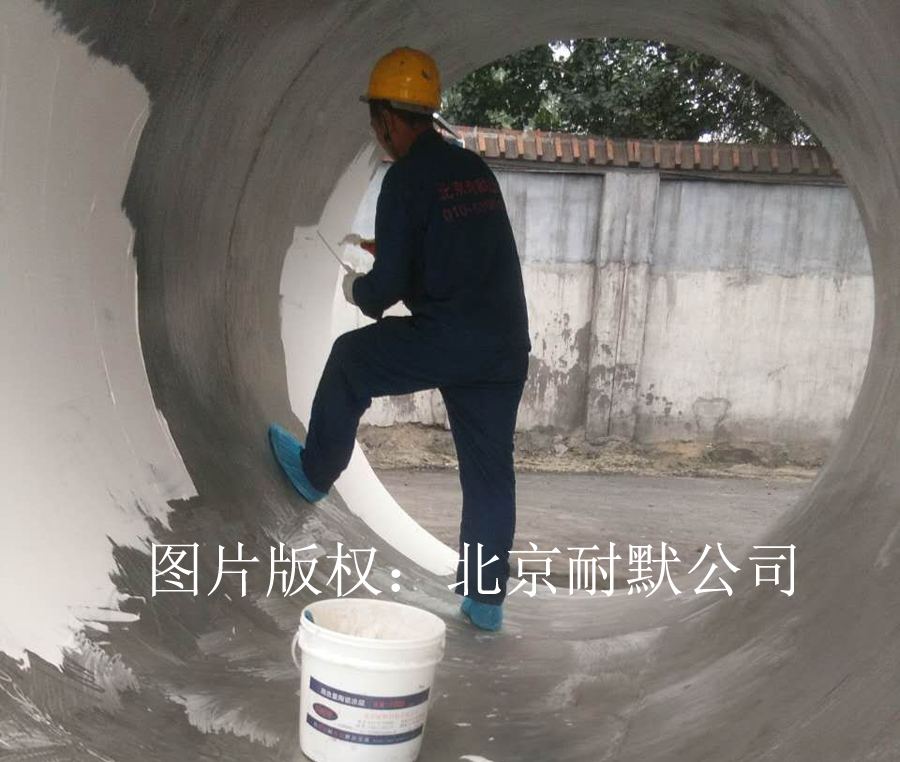

圖（2）刮涂納米陶瓷漆

  ⑥涂裝后的設備若急需使用，可采用加熱方法以加速固化過程。加熱溫度應均勻，一般為50-60℃，恒溫24小時，即可。
